Espuma Elastomérica Armaflex

Descrição

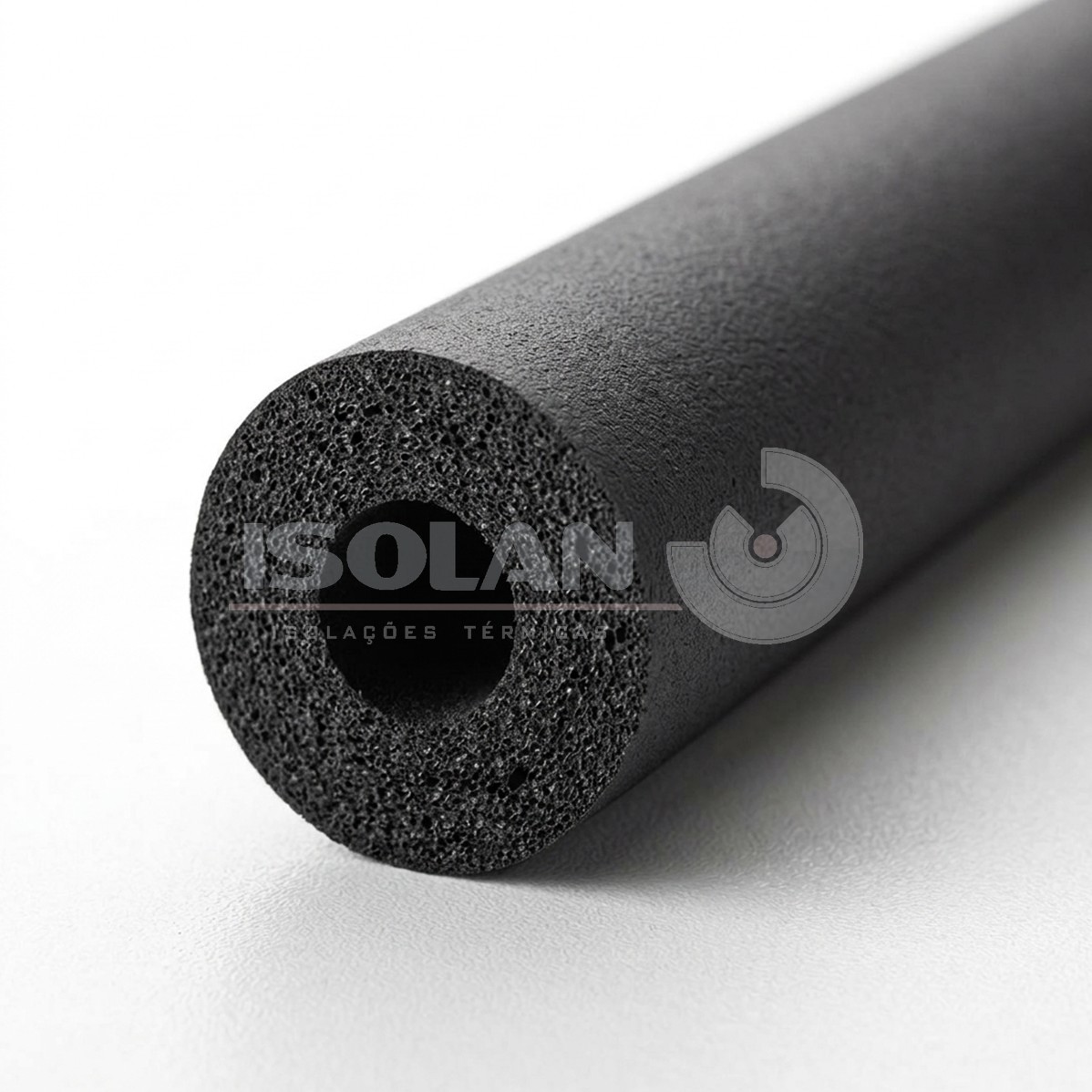

Isolante térmico em espuma elastomérica de células fechadas em forma de mantas e tubos, flexível e de alto desempenho. Indicado para isolações em baixas temperaturas e sistemas de aquecimento, com ótima performance entre -50ºC a +110ºC.

ISOLAMENTO TÉRMICO PARA BAIXAS E MÉDIAS TEMPERATURAS

Por ser bastante versáteis, os tubos e mantas de espuma elastomérica são perfeitos para sistemas de climatização e aquecimento solar, comércio, laboratórios e indústrias em geral. Em caso de incêndio, o produto é auto-extinguível, não goteja e não propaga chama.

Na Isolan você encontra a espuma elastomérica disponível em forma de Tubos e Mantas simples e Manta Armaduct (manta com faces metalizadas e/ou adesivadas), além de todos os acessórios para aplicação. Para o dimensionamento correto, entre em contato com nosso departamento de vendas.

LINHA ARMAFLEX C1 BR

PROPRIEDADES

Propriedades	Valor / Qualificação	Observações
Temperatura de trabalho	-50ºC a +110ºC
Condutividade térmica	≤ 0,034 W/(m.K) a 0ºC	ASTM C177
Fator de resistência a difusão de vapor de água	µ ≥ 7000	ASTM E96
Resistência ao fogo	V0	UL - 94
Comportamento em caso de incêndio	Auto-extinguível, não goteja e não propaga chama.

TABELA DE DIMENSÕES

Tubulação em cobre (Cu)		Tubulação em ferro (Fe)		Tubos C1 Armaflex BR	Espessura 9mm	Espessura 13mm	Espessura 19mm
Diâmetro Externo (mm)	Diâmetro Nominal (Polegadas)	Diâmetro Nominal (Polegadas)	Diâmetro Externo (mm)	Diâmetro Interno Min-Máx. (mm)	Ref.	Ref.	Ref.
6	1/4"	-	-	7,0	C1 F 006	C1 H 006	C1 M 006
10	3/8"	1/8"	10,2	11,0	C1 F 010	C1 H 010	C1 M 010
12	1/2"	-	-	13,0	C1 F 012	C1 H 012	C1 M 012
15	5/8"	1/4"	13,5	16,0	C1 F 015	C1 H 015	C1 M 015
18	3/4"	3/8"	17,2	19,0	C1 F 018	C1 H 018	C1 M 018
22	7/8"	1/2"	21,3	23,0	C1 F 022	C1 H 022	C1 M 022
25	1"	-	-	26,0	C1 F 025	C1 H 025	C1 M 025
28	1.1/8"	3/4"	26,9	29,0	C1 F 028	C1 H 028	C1 M 028
32	1.1/4"	-	-	32,0	C1 F 032	C1 H 032	C1 M 032
35	1.3/8"	1"	33,7	36,0	C1 F 035	C1 H 035	C1 M 035
38	1.1/2"	-	-	39,0	C1 F 038	C1 H 038	C1 M 038
42	1.5/8"	1.1/4"	42,4	43,5	C1 F 042	C1 H 042	C1 M 042
48	1.7/8"	1.1/2"	48,3	49,5	C1 F 048	C1 H 048	C1 M 048
54	2.1/8"	-	-	55,0	C1 F 054	C1 H 054	C1 M 054
60	2.3/8"	2"	60,3	61,5	C1 F 060	C1 H 060	C1 M 060
67	2.5/8"	-	-	67,0	C1 F 067	C1 H 067	C1 M 067
76,2	3"	2.1/2"	76,1	77,0	C1 F 076	C1 H 076	C1 M 076
Tolerância na espessura					± 1,5mm	± 1,5mm	± 2,5mm
Tolerância no comprimento						± 1,5mm
Comprimento do tubo					2000mm	2000mm	2000mm

LINHA ARMAFLEX AF BR

A linha Armaflex AF BR conta com o Microban, proteção antimicrobiana eficaz e duradoura contra fungos causadores de contaminação e manchas de bolor de difícil remoção, contribuindo para a durabilidade da instalação.

As espessuras técnico-crescentes garantem o controle de condensação das tubulações. Os tubos da linha Armaflex AF BR são divididos em famílias denominadas por letra (M, R, T e U), e suas espessuras variam de acordo com o diâmetro da tubulação. Isso porque ao comparar o isolamento de elementos cilíndricos aos planos, nota-se que nos cilíndricos a superfície de face quente (A1) tem área maior que a face fria (A2), por este motivo as espessuras do isolante são crescentes.

PROPRIEDADES

Propriedades	Valor / Qualificação	Observações
Temperatura de trabalho	-50ºC a +110ºC
Condutividade térmica	λ (0ºC) ≤ 0,033 W/(m.K)	ASTM C177 e ASTM C518
Fator de resistência a difusão de vapor de água	µ ≥ 10000	ASTM E96
Resistência ao fogo	CLASS 1	BS 476: part 7
Estrutura celular	Células fechadas

TABELA DE DIMENSÕES

Tubulação em cobre (Cu)		Tubulação em ferro (Fe)		Tubos AF Armaflex BR	M 19,0 a 26,0mm		R 25,0 a 32,5mm		T 32,0 a 45,0mm		U 44,0 a 55,5mm
Diâmetro Externo (mm)	Diâmetro Nominal (Polegadas)	Diâmetro Nominal (Polegadas)	Diâmetro Externo (mm)	Diâmetro Interno Min-Máx. (mm)	Ref.	Espessura (mm)	Ref.	Espessura (mm)	Ref.	Espessura (mm)	Ref.	Espessura (mm)
6	1/4"	-	-	7,0 a 8,5	AFBR M 006	19	-	-	-	-	-	-
10	3/8"	1/8"	10,2	11,0 a 12,5	AFBR M 010	19	AFBR R 010	25	AFBR T 010	32	AFBR U 010	44
12	1/2"	-	-	13,0 a 14,5	AFBR M 012	19	AFBR R 012	25	AFBR T 012	32	AFBR U 012	44
15	5/8"	1/4"	13,5	16,0 a 17,5	AFBR M 015	19	AFBR R 015	25	AFBR T 015	32	AFBR U 015	44
18	3/4"	3/8"	17,2	19,0 a 20,5	AFBR M 018	19	AFBR R 018	25	AFBR T 018	32	AFBR U 018	44
22	7/8"	1/2"	21,3	23,0 a 24,5	AFBR M 022	20	AFBR R 022	25	AFBR T 022	32	AFBR U 022	44
25	1"	-	-	26,0 a 27,5	AFBR M 025	20,5	AFBR R 025	25	AFBR T 025	32	-	-
28	1.1/8"	3/4"	26,9	29,0 a 30,5	AFBR M 028	21	AFBR R 028	25	AFBR T 028	33,5	AFBR U 028	46
32	1.1/4"	-	-	32,0 a 35,0	AFBR M 032	21,5	AFBR R 032	27	AFBR T 032	35	-	-
35	1.3/8"	1"	33,7	36,0 a 38,0	AFBR M 035	21,5	AFBR R 035	27	AFBR T 035	35	AFBR U 035	48
38	1.1/2"	-	-	39,0 a 41,0	AFBR M 038	22	AFBR R 038	27	-	-	-	-
42	1.5/8"	1.1/4"	42,4	43,5 a 45,5	AFBR M 042	22	AFBR R 042	27	AFBR T 042	36,5	AFBR U 042	50
48	1.7/8"	1.1/2"	48,3	49,5 a 51,5	AFBR M 048	22,5	AFBR R 048	27,5	AFBR T 048	37,5	AFBR U 048	51,5
54	2.1/8"	-	-	55,0 a 57,0	AFBR M 054	23	AFBR R 054	28,5	AFBR T 054	38	AFBR U 054	52
60	2.3/8"	2"	60,3	61,5 a 63,5	AFBR M 060	23,5	AFBR R 060	29	AFBR T 060	39	AFBR U 060	53,5
67	2.5/8"	-	-	67,0 a 70,0	AFBR M 067	23,5	AFBR R 067	30	AFBR T 067	39,5	AFBR U 067	55
76	3"	2.1/2"	76,1	77,0 a 79,5	AFBR M 076	24	AFBR R 076	30	AFBR T 076	40,5	AFBR U 076	55,5
89	3.1/2"	3"	88,9	90,5 a 93,5	AFBR M 089	24,5	AFBR R 089	30,5	AFBR T 089	41,5	-	-
102	4"	3.1/2"	101,6	105,0 a 108,0	AFBR M 102	25	AFBR R 102	31,5	AFBR T 102	42,5	-	-
114	-	4"	114,3	116,0 a 120,0	AFBR M 114	25,5	AFBR R 114	31,5	AFBR T 114	43	-	-
140	-	5"	139,7	142,0 a 146,0	AFBR M 140	26	AFBR R 140	32	AFBR T 140	44,5	-	-
168	-	6"	168,3	170,0 a 176,0	AFBR M 168	26	AFBR R 168	32,5	AFBR T 168	45	-	-
Tolerância na espessura					± 2,5mm		± 2,5mm		± 3,0mm		± 3,5mm
Tolerância no comprimento					± 1,5%
Comprimento do tubo					2000mm		2000mm		2000mm		2000mm

	Mantas Standard em rolos		Mantas Autoadesivas em rolos
Espessura (mm)	Referência	Dimensões (m)	Referência	Dimensões (m)
6	AFBR 06 100 E	30 x 1	AFBR 06 100 EA	30 x 1
10	AFBR 10 100 E	20 x 1	AFBR 10 100 EA	20 x 1
13	AFBR 13 100 E	15 x 1	AFBR 13 100 EA	15 x 1
19	AFBR 19 100 E	12 x 1	AFBR 19 100 EA	12 x 1
25	AFBR 25 100 E	9 x 1	AFBR 25 100 EA	9 x 1
32	AFBR 32 100 E	7 x 1	AFBR 32 100 EA	7 x 1
50	AFBR 50 100 E	5 x 1	AFBR 50 100 EA	5 x 1
Tolerância na espessura	e ≤ 6mm: ± 1mm e ≤ 19mm: ± 1,5mm e ≤ 32mm: ± 2,0mm e > 32mm: ± 3,0mm
Tolerância na largura	± 2%
Comprimento no comprimento	± 1,5%

Informação adicional

Dimensões	2000 × 400 × 300 mm
Espessura	09mm, 13mm, 19mm (espessura progressiva), 25mm (espessura progressiva), 32mm (espessura progressiva)
